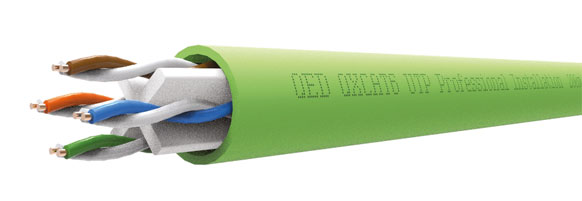

CAT6 Kabel

Cat6 Cable

Wenn Sie eine strukturierte Verkabelung für Ethernet installieren, müssen Sie sicher sein, dass die physikalische Schicht den gegenwärtig erforderlichen Netzwerkstandard sowie alle in der Zukunft möglicherweise erforderlichen Aufrüstungen aufnehmen kann.

Die gebräuchlichsten Standards, die heute in Büro- oder Wohnumgebungen anzutreffen sind, sind 10BaseT, 100BaseT und 1000BaseT, die mit Geschwindigkeiten von 10 Mb/s, 100 Mb/s bzw. 1000 Mb/s arbeiten. 1000BaseT wird allgemein als Gigabit-Ethernet bezeichnet und ist der Standard der Wahl für die meisten modernen Installationen. Gigabit-Ethernet erfordert CAT5-Kabel oder besser. Es besteht aus vier verdrillten Kupferpaaren und muss in der Lage sein, die 125-MHz-Basisbandfrequenz zu übertragen, die für die Übertragung von 1 Gb/s über die vier Datenkanäle über eine maximale Länge von 100 m erforderlich ist; dies ist ungefähr die Grenze für CAT5e, so dass in vielen Installationen CAT6 verwendet wird, um eine genaue Übertragung bis zu 100 m zu gewährleisten.

10GBaseT und CAT6

In den letzten Jahren wurde ein noch schnellerer Standard namens 10GBaseT in immer mehr Installationen eingeführt. Dieser Standard ermöglicht es Netzwerken, bis zu 10 Gb/s über standardmäßige vierpaarige Verkabelung unter Verwendung einer Basisbandfrequenz von 500 MHz zu übertragen. Um dies jedoch über 100 m zu erreichen, ist eine verbesserte und teure Kabelstruktur in Form von CAT6a erforderlich - gewöhnliche CAT6-Kabel können jedoch mit der erhöhten Geschwindigkeit umgehen, jedoch nur bis zu einer maximalen Länge von 55 m.

Vorsicht vor überzogenen CAT6-Angaben

Immer mehr Kabel werden als "CAT6 550" oder "CAT6e" vermarktet - beides sind keine offiziellen Kabelbezeichnungen. Es handelt sich dabei um gewöhnliche CAT6-Kabel, die nicht für 10GBaseT-Installationen empfohlen werden können, da sie nicht über mehr als 55 m funktionieren. Das CAT6-Kabel von QED Pro unterscheidet sich in dieser Hinsicht nicht, aber wir behaupten nicht, dass unser CAT6-Kabel für 550 MHz zertifiziert ist.

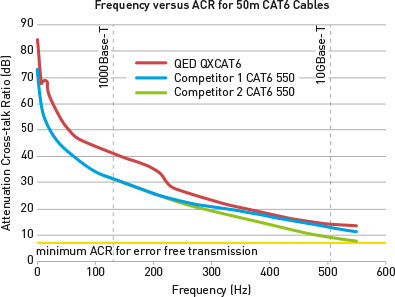

Cat 6 Frequency Grapth

Warum QED Pro CAT6 überragende Leistung bietet

Obwohl wir für unser CAT6-Kabel keine übertriebenen Behauptungen aufstellen, ist es dennoch vielen Kabeln, die als CAT6 550 oder CAT6e bezeichnet werden, überlegen. Um für die Verwendung in einem Netzwerk zertifiziert zu werden, müssen Kabel alle Tests bestehen, die in den internationalen Normen TIA-568-B und ISO 11801:2002 beschrieben sind. Es gibt verschiedene Parameter, die getestet werden müssen, aber der wichtigste von ihnen wird ACR oder "attenuation crosstalk ratio" genannt. Dies ist ein Maß dafür, wie verständlich das Signal am Empfangsende jedes verdrillten Paares bleibt, nachdem es über die gesamte Länge des Kabels gesendet wurde. Damit die Informationen völlig fehlerfrei sind, muss dieses Maß mindestens 8 dB betragen. Die Grafik zeigt, dass ein 50 m langes QED Pro CAT6-Kabel bei jeder Frequenz besser abschneidet als zwei Kabel von Mitbewerbern, die behaupten, für 550 MHz zertifiziert zu sein, obwohl wir für unser Kabel keine derart übertriebenen Angaben machen.

Schlussfolgerung

Bei der reduzierten Länge von 50 m können gewöhnliche CAT6-Kabel für 10GBaseT verwendet werden. Trotz der überragenden Leistung von QED Pro CAT6 ist es wichtig, dass der Installateur sicherstellt, die empfohlene maximale Länge während der Installation nicht zu überschreiten.
