Was ist die Bandpassfilter-Technologie?

Warum macht die Bandpass-Filtertechnologie unser Referenz-HDMI-Kabel so extrem jitterarm?

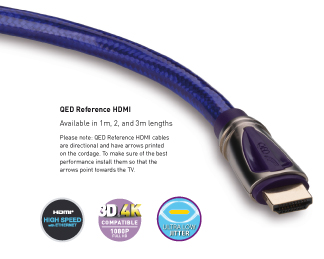

Um kabelinduzierten Jitter zu minimieren, verwendet QED einen speziellen passiven Bandpassfilter, der unauffällig in die Kopfschale der HDMI-Kabel der Reference-Serie eingebaut ist.

Was ist kabelinduzierter Jitter?

Jitter ist die Ansammlung von unerwünschten Zeitfehlern in einem digitalen Signal im Vergleich zu einem bekannten Referenzsignal. Ein typischer Bluray-Player sollte ein stabiles Ausgangssignal erzeugen. Aufgrund der natürlichen Impedanz des Kabels kommt es jedoch zu einer Verzögerung der Zeit, die das Signal zum Ansteigen und Abfallen benötigt. Das Kabel enthält mehrere Sätze von Leitern, und die Zeitverzögerung jedes Satzes ist unterschiedlich, was zu einer zufälligen Verzerrung zwischen den Sätzen führt. Jitter wird in Pikosekunden (Billionstel einer Sekunde) gemessen. Das klingt nicht viel, ist aber bei den für HDMI erforderlichen Geschwindigkeiten von Bedeutung.

Das Kabel ist das schwächste Glied in der HDMI-Kette, und da die Datenraten steigen, um eine bessere Bildqualität und zusätzliche Funktionen wie 4K und 3D zu ermöglichen, wird mehr von ihm erwartet. Wenn nichts unternommen wird, setzen die Auswirkungen des kabelinduzierten Jitters der übertragbaren Datenmenge leider eine Obergrenze, die mit zunehmender Kabellänge abnimmt.

Es ist zu beachten, dass die HDMI-Verbindung keinen Fehlerkorrekturmechanismus enthält und dass mit zunehmendem Jitter Bitfehler in die Videodaten gelangen können, die dann auf dem Fernsehgerät erscheinen. Diese Fehler können die Freude des Zuschauers am Programmmaterial beeinträchtigen, und in subjektiven Betrachtungsversuchen werden von Rezensenten beim Vergleich verschiedener HDMI-Kabel deutliche Unterschiede in der Bildqualität festgestellt.

Um die Videoqualität zu maximieren, müssen Sie in ein hochwertiges HDMI-Kabel mit weniger als 100 Bit/s Jitter investieren. Bei QED stufen wir unsere HDMI-Kabel danach ein, wie viel Jitter sie abweisen:

Um ultraniedrige Jitter-Werte zu erreichen, mussten wir ein Kabel entwickeln, das die Bandpass-Filtertechnologie nutzt™.

Was versteht man unter Bandpassfilter-Technologie™?

Der Bandpassfilter befindet sich am TV-Ende des Kabels und entfernt effektiv Komponenten des Signals oberhalb und unterhalb des HDMI-Frequenzbereichs, die zu unerwünschten Zeitfehlern beitragen. Obwohl der Filter die Amplitude des Signals reduziert, sinkt sie nicht unter den von der HDMI-Norm vorgeschriebenen Pegel.

Der Filter, den wir bei QED entwickelt haben, hat den Effekt, dass kabelinduzierte Timing-Fehler auf weniger als die Hälfte eines typischen Markenkabels gleicher Länge und Spezifikation reduziert werden. Die Kurve auf der linken Seite zeigt ein Augendiagramm eines typischen 3 m langen HDMI-Kabels, das mit 10,2 Gbit/s läuft - der Test, den ein High-Speed-Kabel bestehen muss. Um als High-Speed-Kabel eingestuft zu werden, darf keiner der Signalabtastwerte innerhalb des lila Maskenbereichs liegen. Obwohl das gezeigte Kabel den High-Speed-Test besteht, können Sie sehen, dass der induzierte Jitter das Diagramm unscharf erscheinen lässt. Der Jitter für dieses Kabel wurde mit 103ps gemessen, was es sehr nahe an die Maske bringt und dazu führen kann, dass merkliche Fehler zum Fernseher durchrutschen.

Die Messungen wurden mit den QED-eigenen Labortestgeräten durchgeführt. QED ist der einzige britische Hersteller mit dieser unschätzbaren Einrichtung (zum Zeitpunkt der Erstellung dieses Berichts). Das Diagramm auf der rechten Seite zeigt ein QED-Referenzkabel der gleichen Länge bei gleicher Geschwindigkeit. Das Diagramm ist viel sauberer, da der induzierte Jitter durch unsere Bandpass-Filtertechnologie auf nur 37 ps reduziert wird, was garantiert, dass Sie das Beste aus Ihrem Fernseh- oder Heimkinosystem herausholen können.
