REFERENCE
High Resolution USB

£109.96

IN STOCK

ÜBERSICHT

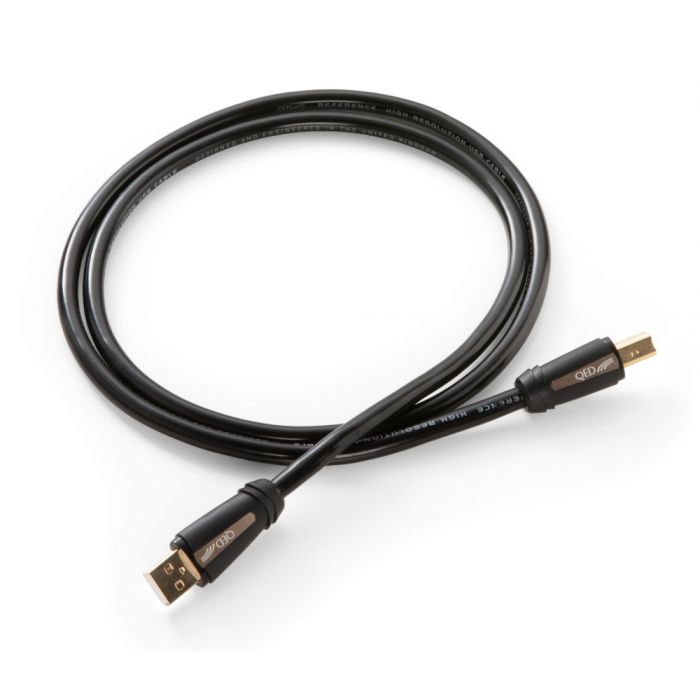

Reference High Resolution USB

Das brandneue QED Reference High Resolution USB-Kabel bietet exzellente, von Jitter weitgehend unbehelligte Übertragungseigenschaften und verfügt über ein besonders schlankes und flexibles Profil.

Wie alle unsere Kabel profitiert auch das Reference High Resolution USB von den Ergebnissen unserer ausführlichen Forschungen zur Konstruktion von Kabeln, die schon im Jahr 1995 begannen und im kürzlich aktualisierten Genesis-Report ausführlich beschrieben werden. Es gewährleistet daher eine hervorragende Übertragung digitaler Audiodaten ohne störende Zeitfehler ("Jitter"), Laufzeitunterschiede und hochfrequente Einstreuungen.

MERKMALE

MERKMALE UND VORTEILE

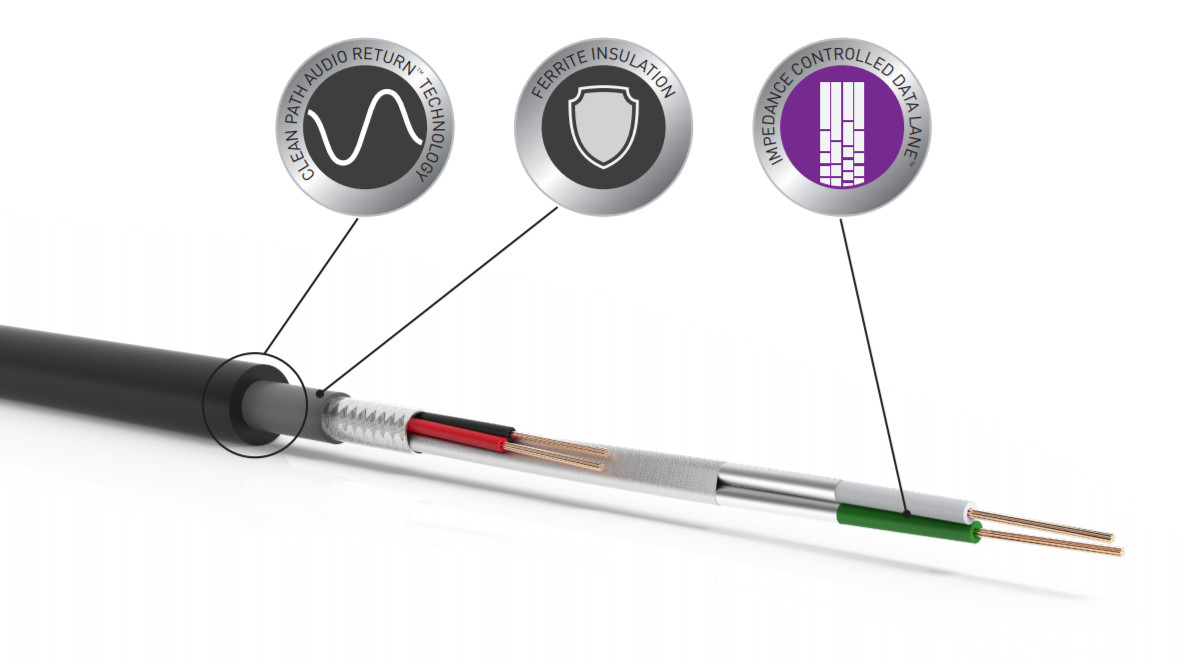

Impedanz-kontrollierte Datenübertragung

Das QED Reference High Resolution USB-Kabel verwendet überaus hochwertige verdrillte Leiter aus 99,999 % sauerstofffreiem Kupfer mit einem Querschnitt von 1,5 mm². Das Dielektrikum besteht aus geschäumtem Polyethylen, das eine besonders niedrige Leitfähigkeit aufweist und durch eine gleichmäßige Aluminium/Mylar-Wicklung gebunden ist. Dieser Aufbau ähnelt dem von QEDs Hochleistungs-HDMI-Kabeln und ist normalerweise nicht in einem USB-Kabel anzutreffen. Da die Impedanz der Datenleiter streng innerhalb der definierten Grenzwerte von 90 Ω +/- 5 % mit einer Anstiegszeit von nur 100 ps für ein 3 m langes Kabel liegt, überschreitet sie die im USB 2.0-Standard angegebene Spezifikation um mehr als die Hälfte. Daher werden die als Jitter bezeichneten Zeitfehler in der Datenübertragung auf ein Minimum reduziert und die Musik ohne jede Beeinträchtigungen in bester Qualität wiedergegeben.

Störungsfreie Signalübertragng dank Clean Path Audio™ Technologie

Viele Audio-Enthusiasten sind der Meinung, dass die in einem USB-Kabel parallel verlaufenden Leiter für die Stromversorgung und die Übertragung von Audiodaten dazu führen, dass sich die Störungen und das Rauschen aus der PC-Stromversorgung die Klangqalität beeinträchtigen kann. Da man aufgrund der für alle USB-Kabel verbindlichen Spezifikationen die Stromversorgung nicht einfach abschalten kann (abgesehen davon werden ja z. B. D/A-Wandler häufig über das USB-Kabel mit Strom versorgt), hat QED umfassende Maßnahmen getroffen, um eine ungestörte Signalübertragung sicherzustellen. So werden die Datenkabel mit einem mit der Erde verbundenen doppelschichtigen Schirmggeflecht und einer Aluminium/Mylar-Umhüllung zu 100 % elektrisch isoliert.

Ferrit-Abschirmung

Ein einzigartiger, nicht geerdeter Zink-Mangan-Ferritmantel bewahrt die im QED Reference High Resolution USB übertragenen Daten vor hochfrequenten Einstreuungen. Durch ein im eigenen Haus entwickeltes Verfahren ist es QED gelungen, dieses Material mit Hilfe eines speziell imprägnierten Innenmantels gleichmäßig um das gesamte Kabel zu legen. Neben einer störungsfreien Signalübertragung werden auf diese Weise auch mögliche Zeitfehler minimiert.

Extrem geringer Jitter

Die Analyse von Augendiagrammen zur Messung von Jitter zeigt, dass dieses Kabel bei der für die hohe USB 2.0-Bandbreite typischen Datenrate 50 % weniger Jitter aufweist als ein vergleichbares Kabel ohne einen Ferritmantel. Dies beweist eindrucksvoll, dass die im QED Reference High Resolution USB-Kabel kombinierten Technologien von impedanzkontrollierten Datenleitern, elektrisch isolierten Stromleitern und eines nicht geerdeten Ferritmantels eine Halbierung des vom Kabel verursachten Jitters bewirken. Diese Eigenschaft macht sich in einer hervorragenden Klangqualität des übertragenen Audiosignals bemerkbar, was sich in vergleichenden Hörtests deutlich nachvollziehen lässt.

Hochauflösende Audioübertragung

Auch wenn die Übertragung digitaler Audiodaten selbst mit der höchsten Auflösung von 24 Bit/192 kHz oder mehr (wie z. B. DSD) noch den Vorgaben des USB 2.0-Standards entspricht und daher über jedes USB 2.0-Kabel erfolgen kann, wird nicht jedes Kabel ein zufriedenstellendes Ergebnis liefern. Es können Zeitfehler im Datenstrom („Jitter“), Laufzeitunterschiede oder Fehlanpassungen des Wellenwiderstands auftreten, die jeweils und in Summe ganz besonders zu Verzerrungen im Audiosignal und somit klanglichen Beeinträchtigungen führen können. Die durch Übertragungsfehler entstehenden, im Originalsignal nicht vorhandenen Oberwellen wirken sich ähnlich auf den Klang aus wie der Klirrfaktor und die Modulationsverzerrungen eines Verstärkers – die Musik klingt tendenziell hart und grell, so dass ein längeres Hören anstrengend und unangenehm ist. Diese negativen Auswirkungen werden insbesondere Hörer hochauflösender Audiodateien stören, die ja nachdrücklich hohe Ansprüche an die Qualität der Musikwiedergabe stellen. Das QED Reference High Resolution USB-Kabel stellt daher aufgrund seine minimalen Jitters und der exzellenten Übertragungseigenschaften die perfekte Lösung für Hi-Res-Audio-Anwendungen dar.

Spezifikationen

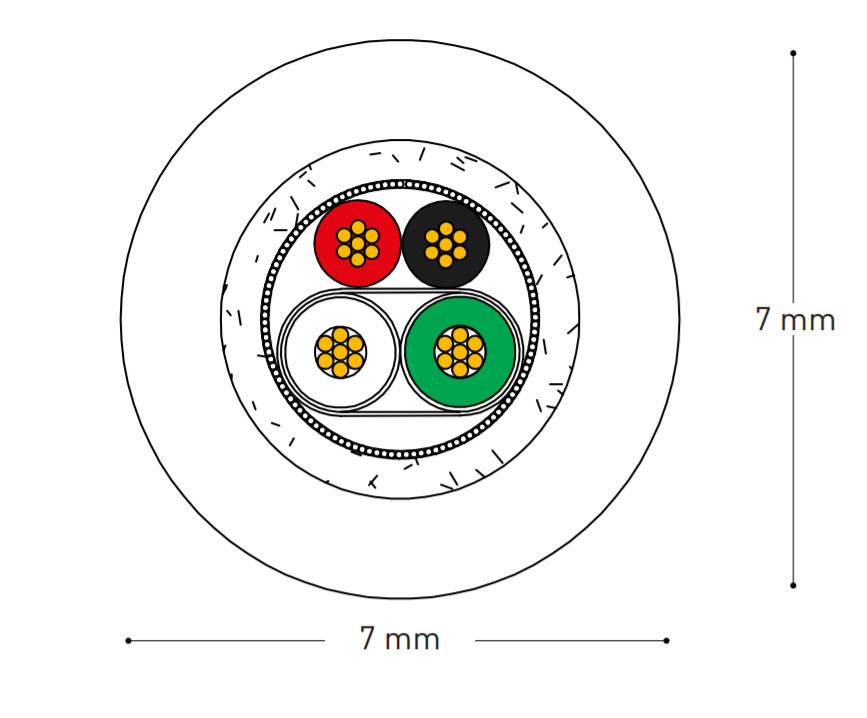

Außendurchmesser: 7 mm
Impedanz: 90 Ω +/-5 %
Übersprechdämpfung: < -0,11 dB/m @ 480 MHz
Signalverzögerung: <26 ns
Laufzeitunterschied: <68 ps
Maximale Datenrate: 480 Mb/s
Maximaler Jitter: < 76 ps pk-pk (5 m Kabellänge gemessen bei 480 Mb/s; 440 mV rms)
